Hibrid alkatrészek
Szerző: Lendvay Gábor
Az inverter kiválasztása.

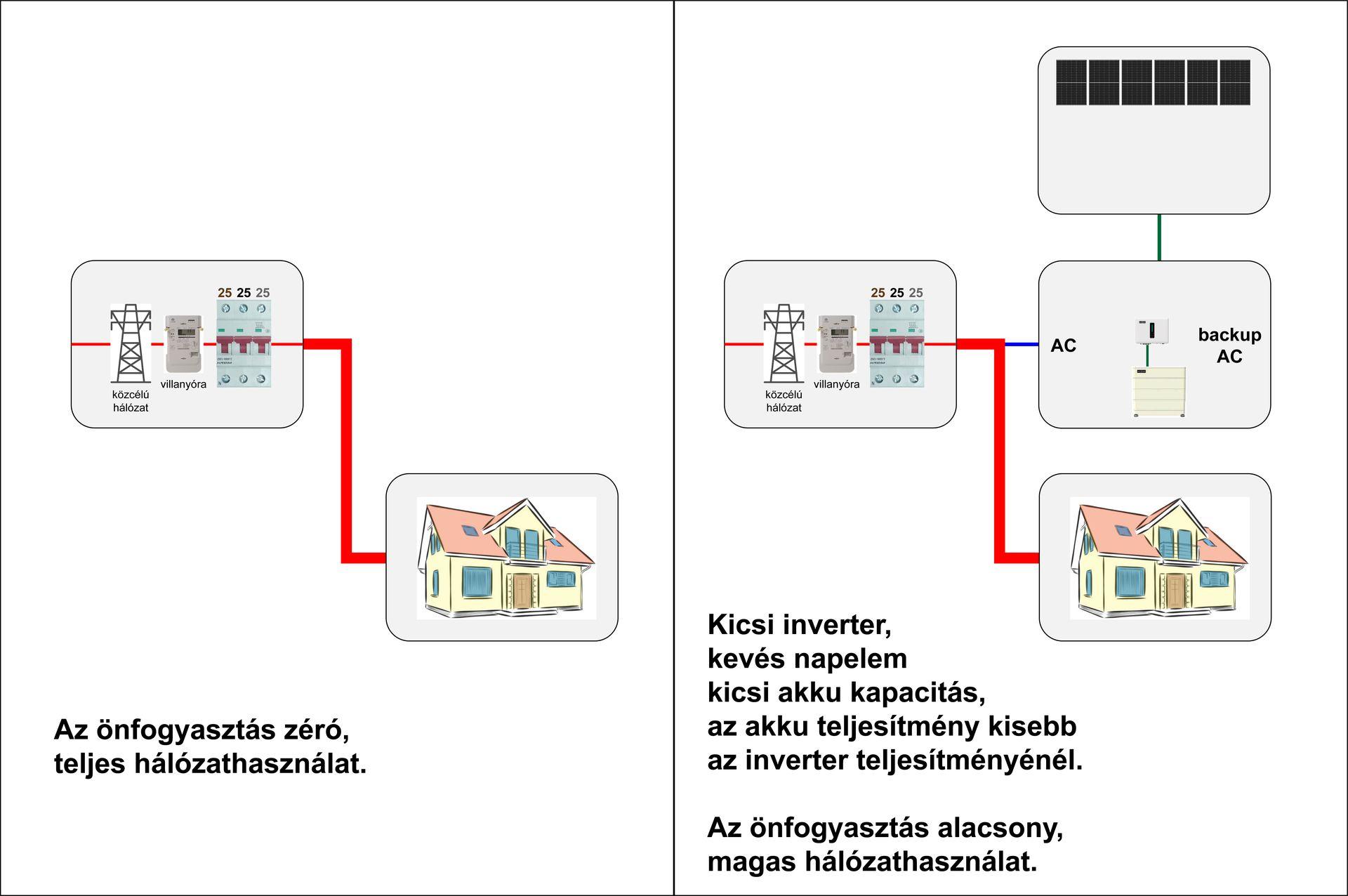

Adott egy 3x25A-es ingatlan, melyet 5kW-os, 3x25A-es inverterrel, kevés napelemmel és 10kWh akkumulátorral fejlesztünk. A rendszer minden elemében alulméretezett lesz:

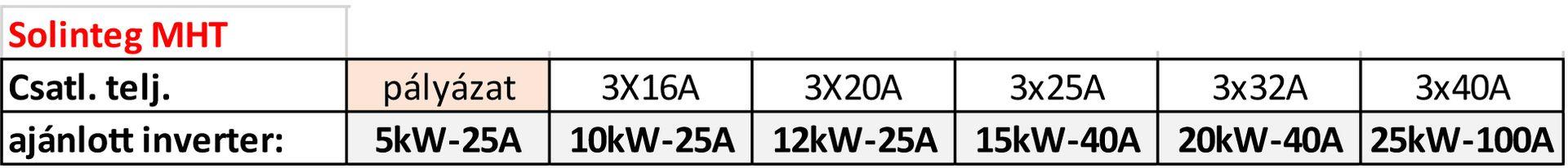

Célszerű nagyobb invertert használni! Ha ismered a csatlakozási teljesítményt (betáplálási amper), akkor a táblázatból kiolvashatod a javasolt inverter teljesítményt:
Ha így teszel akár az egész házat backupra kötheted és nincs jelentősége az aszimmetrikus fogyasztásnak sem:
Az inverter és a napelem így már rendben lesz, de az akku teljesítménye kevesebb az inverter teljesítményénél. Nem vehető ki belőle 15kW, ami az esti csúcsidőszakban előfordulhat.
Az akku kiválasztása.
1. Éves energetikai méretezés: Ha lehetséges, el kell végezni. Ennek az energetikai szempontok alapján optimális tárolóméret lesz az eredménye.

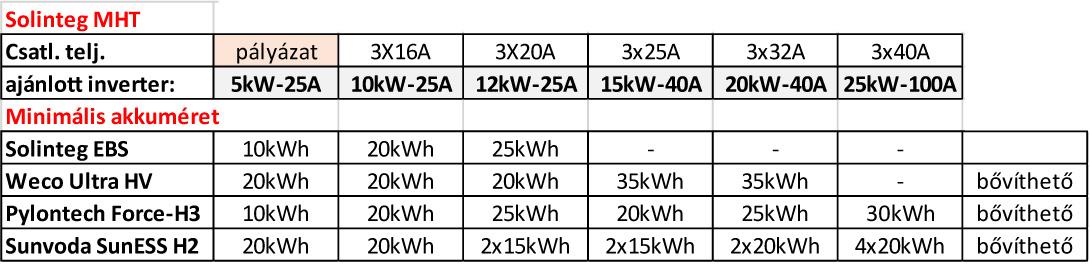

2. Műszaki illesztés: Az inverter és az akku együttműködését össze kell hangolni. Az akkumulátor töltési-kisütési teljesítménye illeszkedjen az inverter teljesítményéhez ahhoz, hogy az inverter képes legyen a maximális teljesítményre. A táblázatban a minimális, illesztett akkuméret látható:
Nagyobb akku nyugodtan használható, kisebb akku viszont -bár olcsóbb- kompromisszumos megoldás lesz. Részletes információk itt olvashatók.
Az energetikai méretezés és a műszaki illesztés során kapunk egy-egy akkuméretet. Ezek közül a nagyobbat választva kapjuk a kompromisszum-mentes megoldást:
Mivel az akku a rendszer legdrágább eleme, a versenyképesség érdekében kisebb is választható azzal, ha később felbővíthető az optimális méretre.
Rögzítsük még egyszer:
Az inverter teljesítménye egyezzen meg a betáplálási teljesítménnyel és az akku képes legyen ezt a teljesítményt leadni!
Egy ilyen összeállítással minden fogyasztó ellátható -a hálózat használata nélkül- az érkező napenergiával, ill. az akkuban tárolt energiával. (A backup alatt a folyamatos villamos ellátást értjük, ami sokszor túlzó igény. Mivel a normál és backup áramkörök szétválasztása gyakorlatilag lehetetlen, ezért nem vállaljuk.) Ha az inverter és az akku el tudja látni az ingatlant, akkor akár minden ráköthető a backup-ra és nem lesz szükség a szétválasztásra.

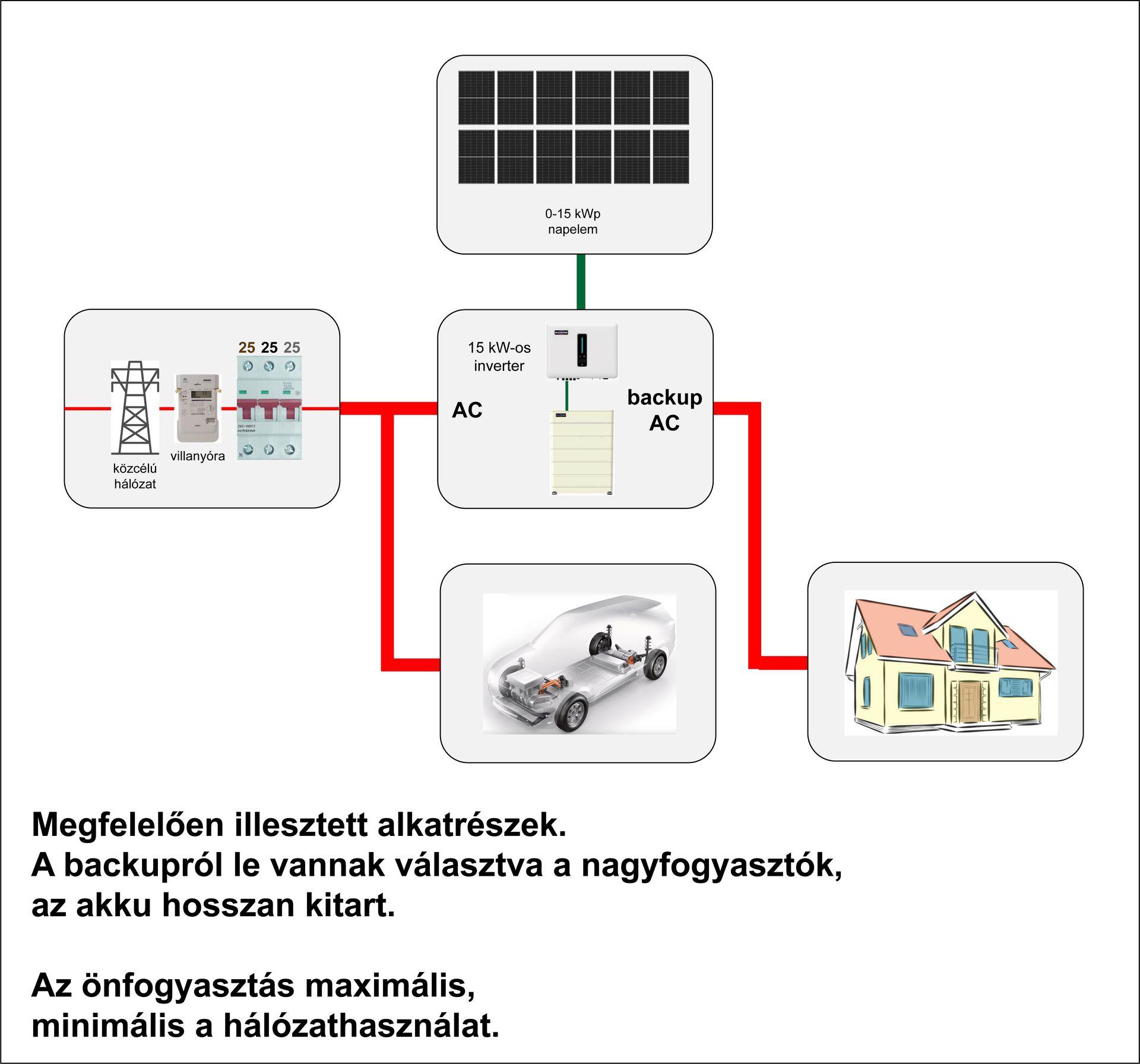

Ennél még jobb megoldás, ha az ügyfél a nagyfogyasztókat leválaszthatja, mert ezek ténylegesen más áramkörökön vannak. Ilyenek az autótöltő, a villamos fűtés, a tűzhely és a villanybojler. Ezek leválasztása a backupról észszerű kompromisszum!
Nem jelent nagy lemondást, ha áramszünet esetén az autó nem tölthető, viszont így az akku hosszúidejű áramszünet áthidalására is alkalmas lesz.
A spórolás és következményei
Gyakran találkozik a szervíz olyan elégedetlen ügyfelekkel, akik többet vártak a rendszertől, mint amit az műszakilag tud. Ezek -leszámítva a tényleges hibákat- rendszerint az alulméretezés miatt állnak elő. Ilyenkor a rendszer bővítésével az elégedettség helyreállítható. (Invertert bővíteni nagyon körülményes, akkut pedig nem mindig lehetséges, a napelemmel nincs gond.)
Kisebb lehet az inverter és az akku is, de vigyázat, mert így energetikailag is rontjuk a rendszert, csökkentjük az önfogyasztást és növeljük a hálózathasználatot, ami a fizetendő villanyszámla növekedésével jár. Lehet ilyet csinálni, de célszerű a későbbi bővítést lehetővé tevő megoldást megvalósítani.
