Mekkora lehet az akkupack?

Unévl=3,2V; Umin=3,00V; Umax=3,65V

A cellákat sorba és/vagy párhuzamosan kötve akkupackot gyártanak. A helyszíni szereléskor a telepítők dolga, hogy ezeket összekössék és az inverterre csatlakoztassák.

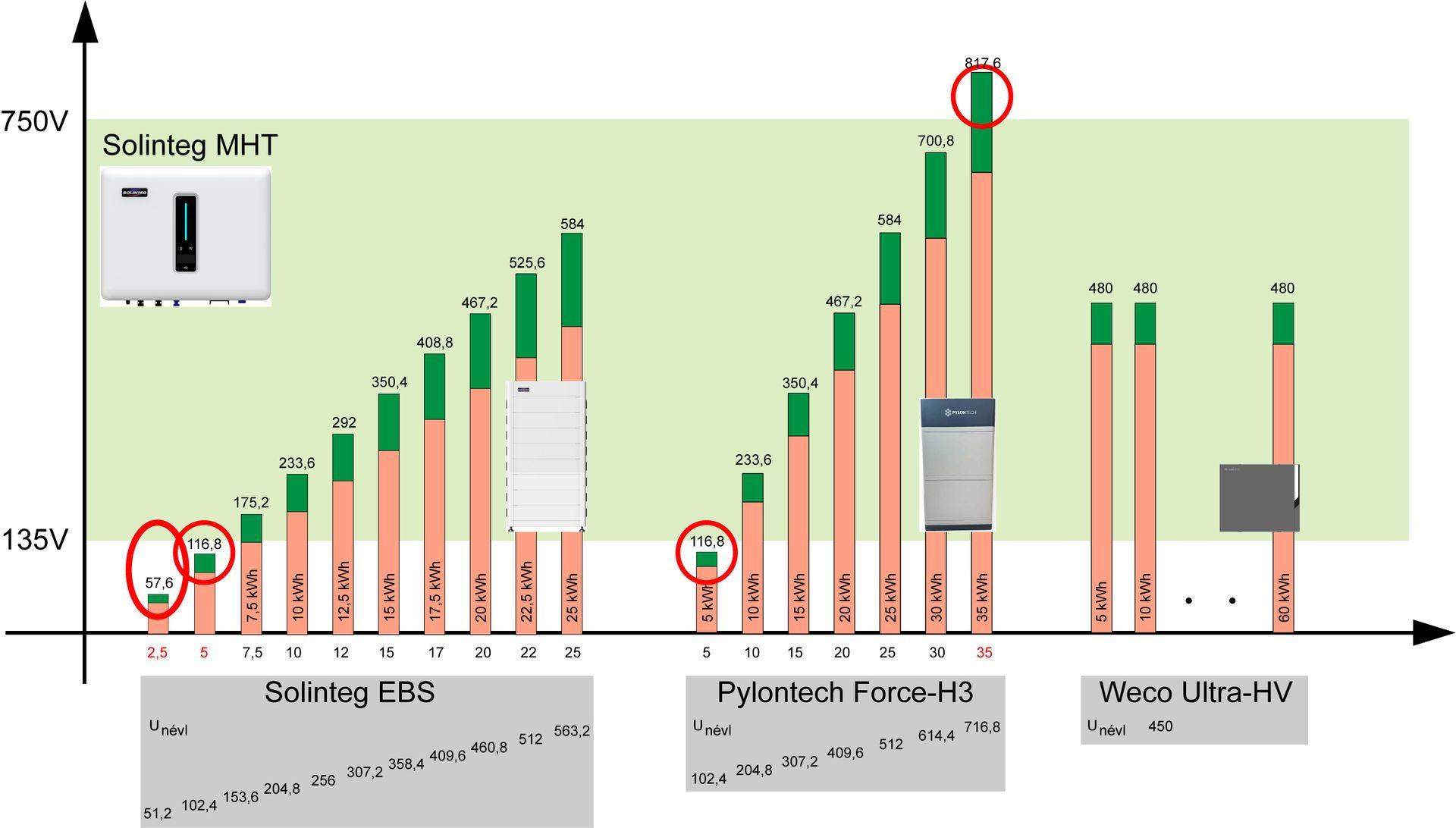

Az inverternek akkufogadó feszültség-tartományán belül kell lennie az összeépített akkupack működési feszültségének, ahogy a következő ábra mutatja:

​Jól látható, hogy a Solinteg MHT inverterre

• az EBS 2,5 és 5kWh-ás akku nem köthető rá, min. 3db 2,5kWh-ás akkura van szükség,
• a Pylontech Force-H3 5kWh-ás, 1db-os szekrény feszültsége túl alacsony, min. 2db szülséges, míg a 35kWh-ás, 7db-os szekrény feszültsége túl magas, max. 6db köthető rá,
• Weco Ultra-HV akkuból pedig 5-60kWh-ig bármi, hiszen azok párhuzamosan vannak kötve és ezért a feszültség változatlan lesz.

A katalógusokból az akkupackok Umin és Umax értékei kiolvashatók, vagy nem....

Amikor ezeket nem adják meg, csak az Unévl értéket, akkor bizony résen kell lenni! Ha az Unévl beleesik az inverter fogadó tartományába, attól még pl. az Umax magasabb lehet. Ilyenkor ki kell számolnunk az egész akkuszekrény max. feszültségét. Ehhez meg kell állapítani, hogy összesen hány cellát tervezünk összerakni. Ha az Unévl értéket elosztjuk a cella Unévl értékével megkapjuk a cellaszámot.

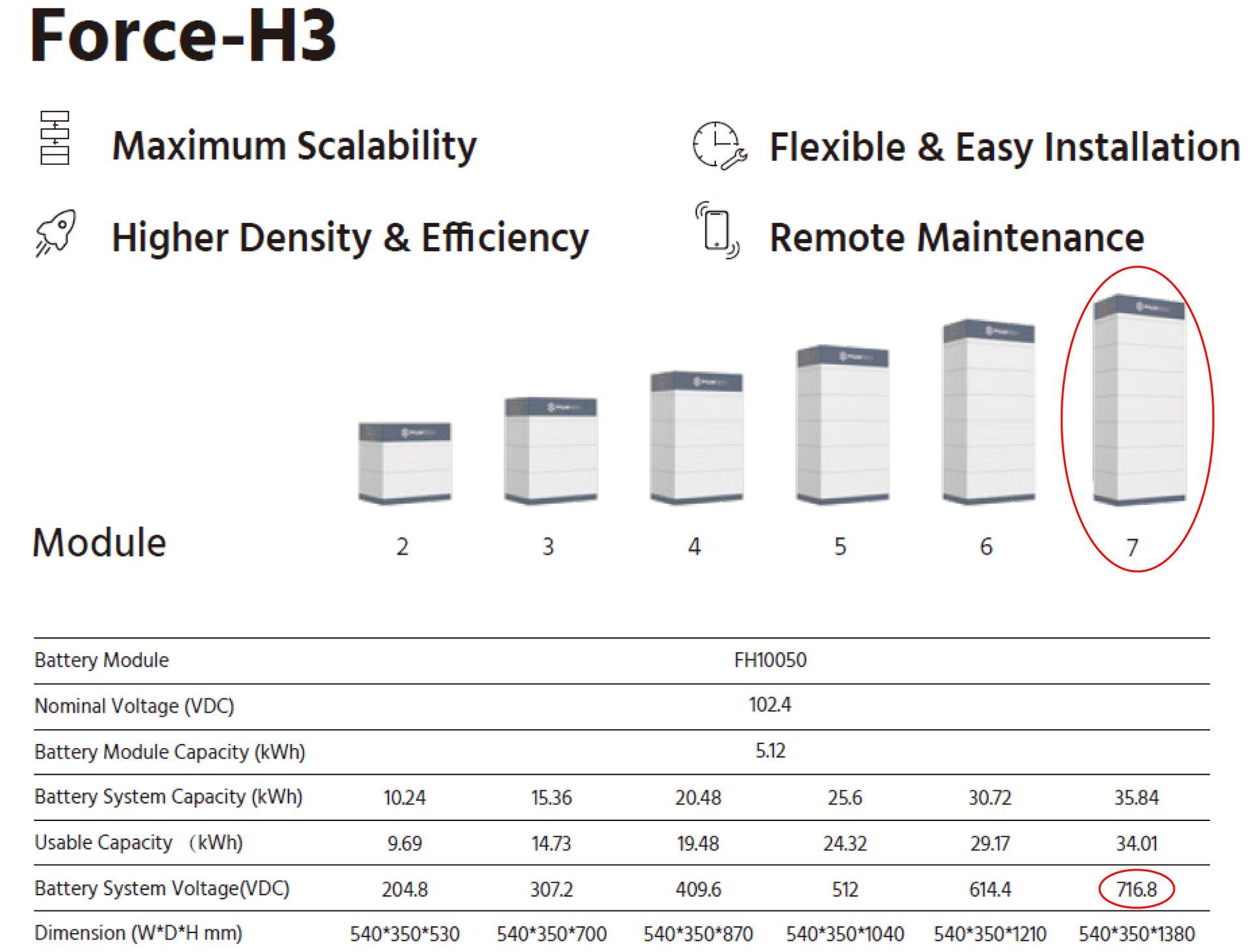

Nézzük pl. a Pylontech Force-H3 7db-os szekrényt:

Az adatlapból az Unévl=716,8V.

Így 716,8/3,2=224, tehát 224db cella lenne sorba kötve. Ezek teljesen feltöltve 3,65V-osak lesznek, tehát 224X3,65=817,6V lesz a teljes szekrény Umax értéke.

817,6V pedig magasabb, mint a a Solinteg MHT inverter 750V-os max. fogadóképessége, tehát 7db nem, hanem max. 6db köthető rá.

Aki megértette ezt a hosszas levelezetést, annak itt van a rövid megoldás is:

Ismerjük az akku Unévl feszültség értékét.

Umax = Unévl / 3,2 X 3,65

Umin = Unévl / 3,2 X 3
