Az akkumulátorok teljesítmény-illesztése
Szerző: Lendvay Gábor
Célszerű elolvasni a Mekkora lehet az akkupack? cikket, melyben arról van szó, hogy az akkupack feszültség-tartománya bele kell hogy essen az inverter akkukezelő feszültség-tartományába. Ez a feltétel kötelezően betartandó feltétel, hiszen
- ha az akku magasabb feszültségen van, tönkreteszi az invertert,
- ha pedig alacsonyabb feszültségen, akkor nem fog működni.
Most arról lesz szó, hogy az akku teljesítményét is célszerű illeszteni az inverterhez, ha pedig ez nem történik meg, akkor ennek mi lesz a követkzménye.

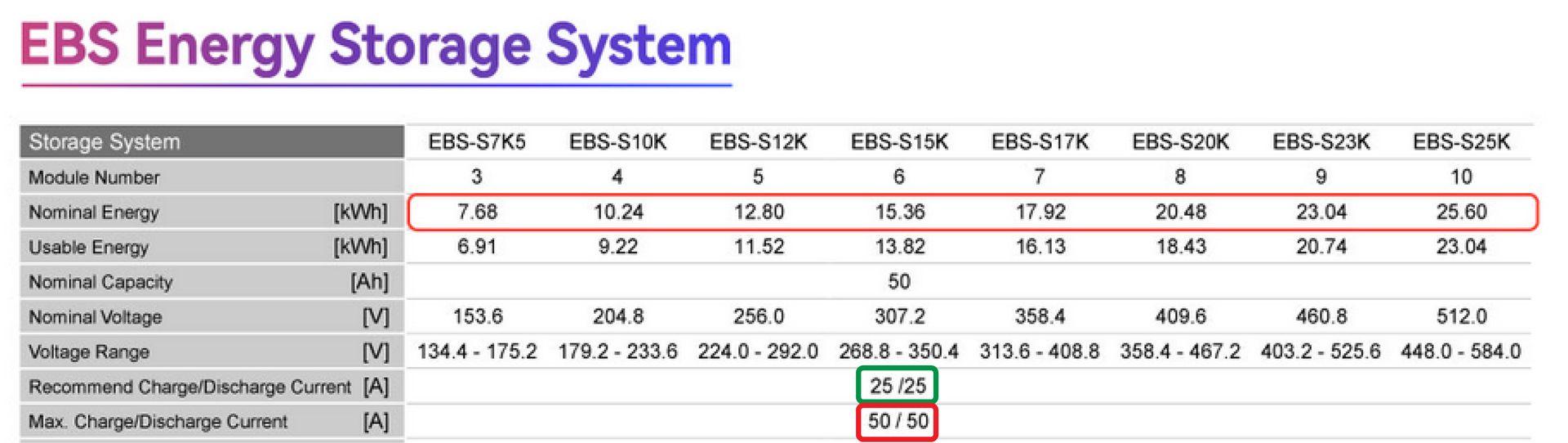

Az akkuból kivehető teljesítményt (helyesebben az amperértéket) az akku adatlapja közli. Pl. Solinteg EBS akku:
Az ajánlott töltési és kisütési amperérték 25A, de rövid időre akár 50A is lehet. Az akku belső elektronikai rendszerét a cellákat, a kábeleket és a BMS-t ezekre az értékekre méretezték, ennek megfelelő keresztmetszetűek, stb. Ha ennél több amper folyna, akkor a cella, a kábelek nagyon melegednének, az elemek élettartama csökkenne, és tönkremenne. Mindezek miatt a BMS figyeli az ampert és nem engedi, hogy több áram follyon, mint 50A, de nyilván ennél már melegedni fog minden, ami ugye akkuhalálhoz vezet.....
Nekünk 25A-es tartós terheléssel kell számolnunk.

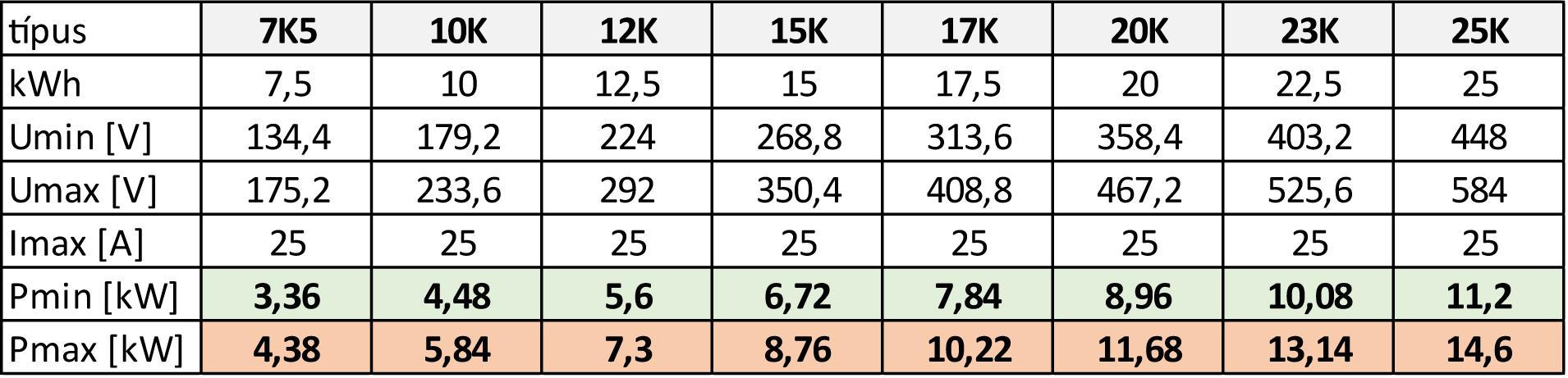

A táblázatban közlik a lemerült és a feltöltött feszültségeket, ezekből kiszámolhatjuk a terhelő teljesítményt. Íme:
(Megfigyelhetjük, hogy a feltöltött akkuból több teljesítményt tudunk kivenni, mint a lemerült akkuból!)

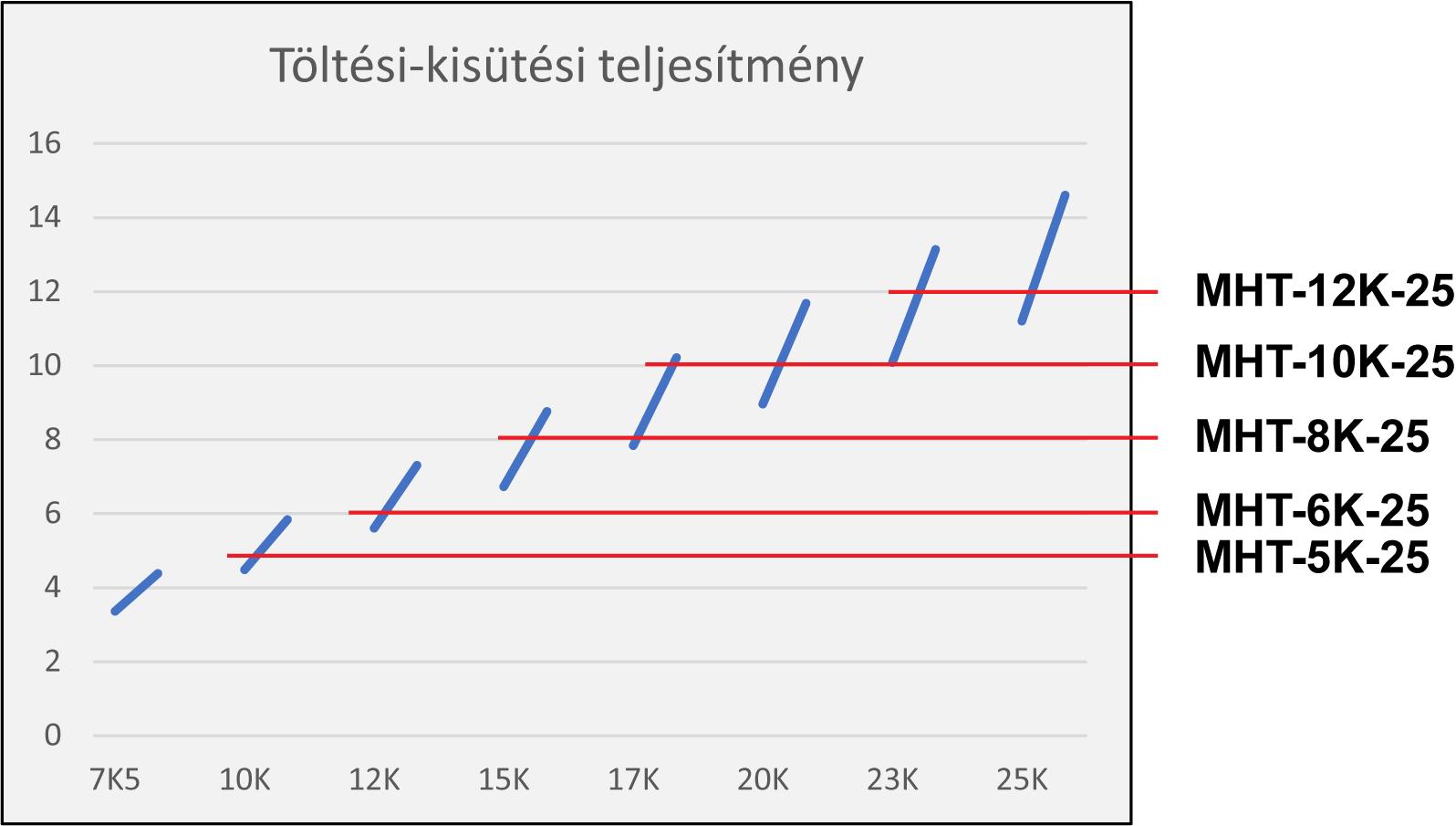

Diagrammon ábrázolva és berajzolva az inverter teljesítményeket ezt kapjuk:

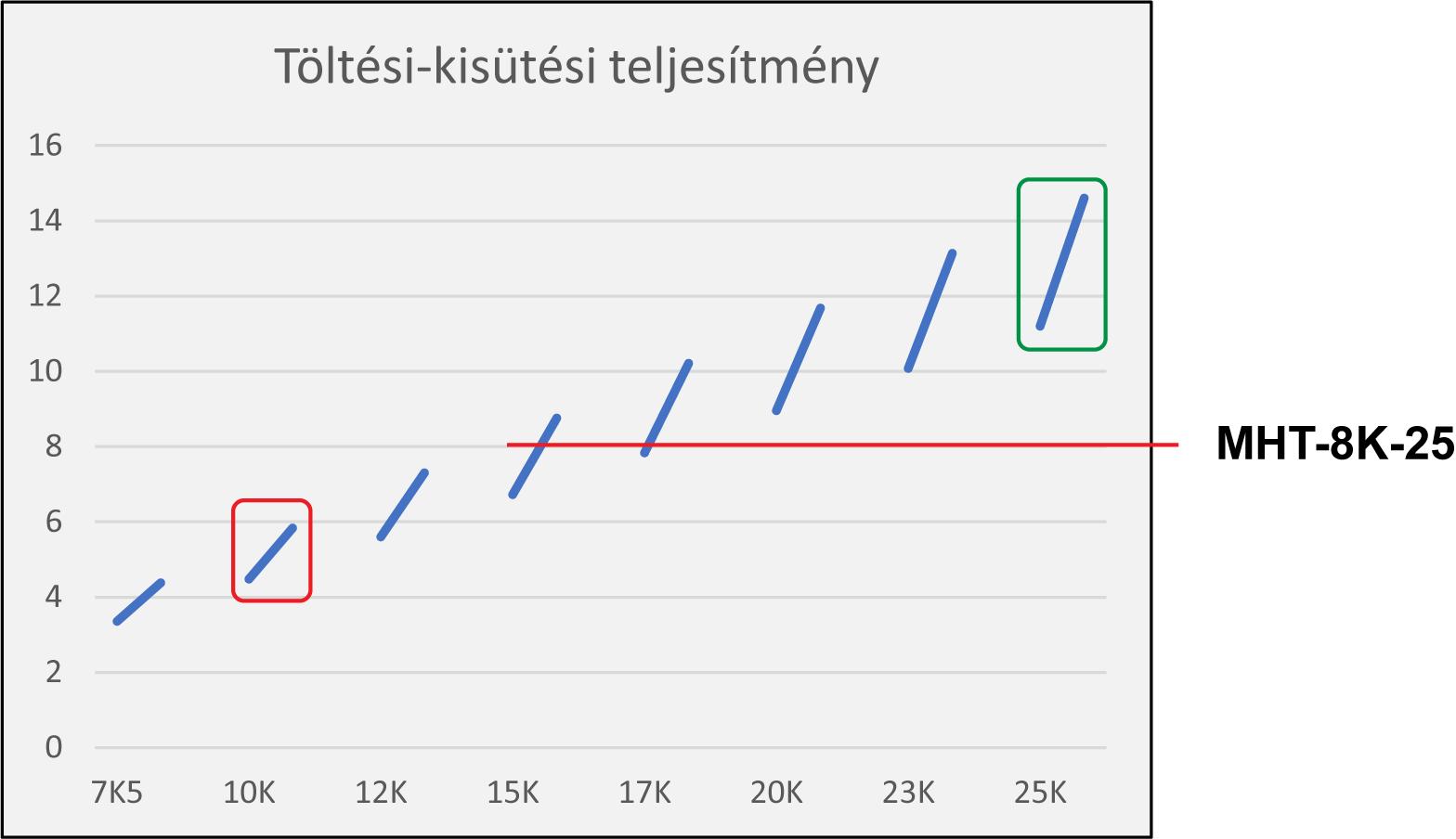

Most nézzük pl. a 8kW-os invertert külön:
Jó illesztésnek számít, ha a két görbe metszi egymást, vagy az akku magasabban van!
Ha az MHT-8K-25 inverterhez:
- 10kWh akkut választunk, az csak 4,48 és 5,84kW közötti teljesítménnyel terhelhető, tehát éjszaka hiába van 8kW-os inverterünk, abból max. ~5kW vehető ki.
- 25kWh akku terhelhető 11,2 és 14,6kW között, de az inverter csak 8kW-ot fog átengedni.
Az első, "spórolós" eset csalódást okoz, a másodikkal tul. nincs probléma.
